WH (SPEEDLine)直線模組，滾珠導向

SPEEDLine WH40定位滑塊是一款微型直線驅動單元，為空間極其狹小、尺寸極其緊湊的應用而設計。這些滑塊摩擦系數低，易于適應較小的電機。橡膠刷可防塵，延長了使用壽命。

產品介紹

Let Thomson Help You Make Your Selection!

Linear MOTIONEERING^® LMS Sizing & Selection Tool >
Introduction to Wheel-Guided Linear Units (Recorded Webinar) >

產品規格：

規格/軸的尺寸	WH40
截面尺寸（寬x高）: mm (in)	40 x 40 (1.6 x 1.6)
皮帶型號	10 AT 5
最大行程長度: mm (in)	2000 (78.7)
最大直線速度: m/s (in/s)	3 (118)
最大加速度: m/s2 (in/s2)	40 (1575)
重復精度: ± mm (in)	0.05 (0.002)
最大輸入速度: rpm (轉/s)	1800 (30)
工作溫度: °C (°F)	0 to 80 (32 to 176)
最大動態負載(Fx): N (lbf)	315 (71)
最大動態負載 (Fy): N (lbf)	450 (101)
最大動態負載(Fz): N (lbf)	600 (135)
最大動態力矩(Mx): Nm (lbf-in)	10 (89)
最大動態力矩(My): Nm (lbf-in)	30 (266)
最大動態力矩(Mz): Nm (lbf-in)	30 (266)
最大驅動軸力(Frd): N (lbf)	100 (23)
最大驅動軸力矩(Mta): Nm (lbf-in)	6 (53)
皮帶輪直徑: mm (in)	31.83 (1.25)
軸每旋轉一周行程: mm (in)	100 (3.94)
重量: kg (lb) 零行程單元重量每100 mm行程的重量每個滑架重量	1.19 (2.62) 0.15 (0.33) 0.28 (0.62)

WH 特性

四個高安裝支架
多方向安裝
集中潤滑系統

可調節皮帶張緊
可在所有方向安裝
結構緊湊

手冊

Linear Units Quick Selection Guide	1333 KB	Email
Linear Motion Systems	1257 KB	Email
Linear Motion Systems	1425 KB	Email
Linear Units Overview	1573 KB	Email
Linear Units Quick Selection Guide	427 KB	Email
Linear Units Overview	1057 KB	Email

產品目錄

Linear Motion Systems	9163 KB	Email
Linear Motion Systems	9214 KB	Email
Linear Motion Systems	9107 KB	Email
直線運動系統	11656 KB	Email

Average Load Calculation (Release 3)	107 KB	Email
Linear Units Sizing & Selection	823 KB	Email
Mechanical Motion Calculation (Release 6)	302 KB	Email
Move Motion Profile Calculation (Release 3)	93 KB	Email
Multi-Axis Cycle Time Calculation (Release 3)	98 KB	Email

手冊

SPEEDLine WHx Mounting and Maintenance Instructions

2035 KB

The Linear Motion Systems Product Selector is Temporarily Unavailable

Click the button below to use the newest edition of our industry's most advanced sizing and selection tool for linear motion system: LinearMotioneering.

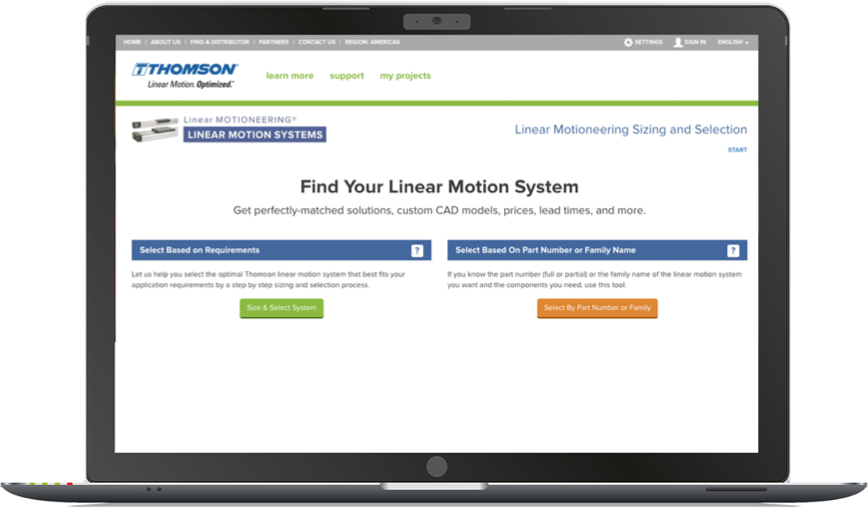

Image above: The LinearMotioneering Landing Page
